Máquina robótica de revestimento a laser

Introdução do produto

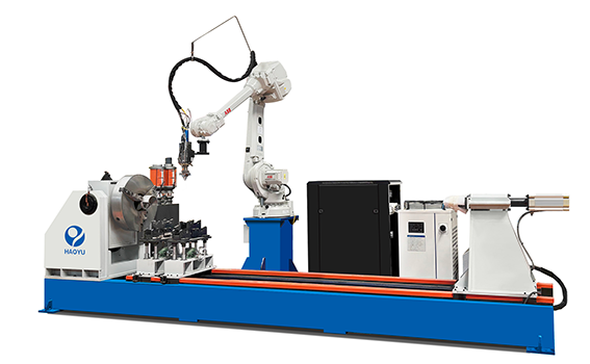

A máquina robótica de soldagem para revestimento a laser é um equipamento de soldagem avançado que combina robôs industriais e tecnologia de revestimento a laser, usada principalmente para reparo, reforço ou fabricação aditiva de superfícies metálicas. O equipamento inclui base, fuso giratório, cabeçote, cabeçote móvel, estrutura de suporte da peça, eixos dianteiro, traseiro, superior e inferior da pistola de soldagem, mecanismo de deslocamento da pistola de soldagem, carcaça da máquina-ferramenta, caixa de operação e outros acessórios.

Etapas do ciclo de trabalho

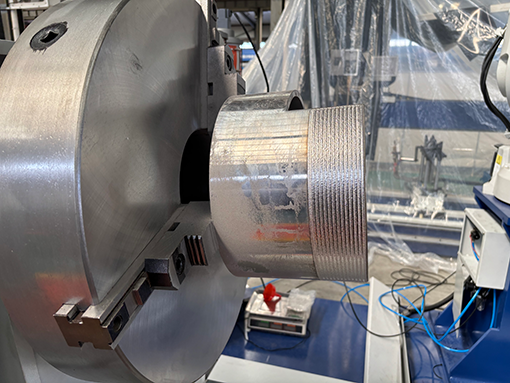

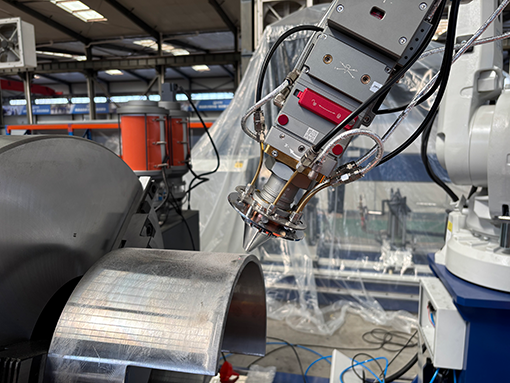

Para começar, abra a porta de proteção do equipamento e posicione a peça na estrutura de suporte. Segure firmemente a peça de trabalho usando o mandril do fuso principal e, em seguida, alinhe e pressione-a firmemente entre o centro do contraponto e o centro do fuso. Aperte o mandril para garantir a estabilidade, feche a porta protetora e pressione o botão Iniciar. A cabeça do laser, montada nos blocos móveis do eixo Z-superior e inferior, se move para a posição por meio do ajuste do eixo Y-controlado por CNC. À medida que o eixo Z- desce até a altura ideal de revestimento, o servo do fuso gira a peça de trabalho enquanto o cabeçote do laser se desloca ao longo do eixo X-, depositando o material em um padrão espiral preciso para formar uma camada de revestimento uniforme na superfície da peça de trabalho.

Parâmetro Técnico

Sistema elétrico

A máquina host adota o PLC japonês Omron cpm2ah-30cdr como núcleo de controle para controlar a execução de procedimentos de soldagem. O sistema possui boa estabilidade, estrutura simples e fácil manutenção. O motor é o servo motor Dongyuan, o elemento de plug-in elétrico é Schneider, o comprimento de soldagem é detectado pelo codificador rotativo de circuito fechado e a detecção de posição, como a posição da pistola, é detectada pelo interruptor sem contato importado.

l caixa de painel de controle integrada. É necessário que os botões de controle, a tela sensível ao toque e o controle das especificações de soldagem estejam centralizados em um painel, o que é conveniente de usar e operar.

Com função "ajustar/Auto":

O status de “ajuste” pode ajustar a partida e parada do equipamento, a ação telescópica do contraponto pneumático e do suporte pneumático e a coordenação entre as ações do programa.

O estado "automático" pode realizar o controle automático de processos de soldagem automáticos, como abertura automática do arco da fonte de alimentação de soldagem, início automático do hospedeiro de soldagem, ejeção do cabeçote móvel pneumático e suporte pneumático, início automático do arco e extinção da fonte de alimentação de soldagem, parada automática do hospedeiro de soldagem, retorno automático do cabeçote móvel pneumático e suporte pneumático à sua posição original, etc.

Detalhes Iamges

Vídeo de referência
