Soldagem de costura de bico CNC MAG Euipment para tanque de aquecedor de água

A posição de soldagem do equipamento é mostrada na figura abaixo (marcada em vermelho):



Máquina automática de solda de bico vertical



1. Estrutura vertical de pórtico/coluna única-

Material principal: aço quadrado soldado reforçado ou base de ferro fundido de precisão, temperado para aliviar o estresse e garantir nenhuma deformação durante a operação-de longo prazo.

Vantagem de paisagismo: O layout vertical reduz muito os requisitos de espaço na linha de produção.

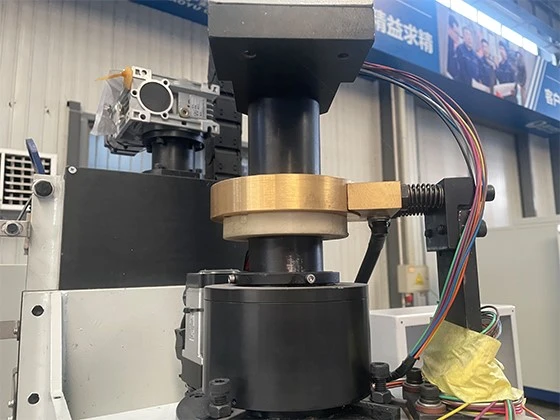

2. Cabeça rotativa de precisão e detecção de limite de rotação

Sistema de Acionamento: Equipado com servo motor importado e redutor planetário de alta-precisão.

Mecanismo condutivo: o anel coletor condutor de cobre{0}}auto{1}lubrificante integrado evita efetivamente flutuações de corrente e garante a estabilidade do arco.

Detecção de limite de rotação:Esta é uma função chave de segurança em máquinas de solda com bico vertical. Limita principalmente a faixa do ângulo de rotação da tocha de soldagem, evitando colisões com peças de trabalho, acessórios ou com o próprio equipamento devido à rotação excessiva durante a operação. Sensores monitoram a posição de rotação da tocha de soldagem em tempo real. Assim que o sistema detecta que seu movimento se aproxima ou excede o limite do ângulo de segurança definido, ele aciona imediatamente um sinal de controle para parar ou ajustar forçosamente o acionamento de rotação, protegendo efetivamente a estrutura da tocha de soldagem e a fiação interna contra danos mecânicos.



3. Suporte para tocha de soldagem pneumática tridimensional-

Posicionamento rápido: o curso deslizante pneumático ajustável permite o avanço e recuo automáticos da tocha de soldagem, garantindo uma distância constante do bico-ao{1}}bocal de óleo.



4. Dispositivo pneumático de fixação/centralização

Sistema de Centralização: Molde de fixação de centralização projetado especificamente para bicos de óleo; a prensagem do cilindro alinha instantaneamente o eixo da peça de trabalho.

Troca rápida de molde: O design modular do acessório permite a substituição rápida e eficiente de diferentes especificações de bicos de óleo.



• 5. Sistema circulante de resfriamento e remoção de poeira

Resfriamento da tocha de soldagem: sistema integrado de circulação de resfriamento de água de alto-fluxo, compatível com operação contínua de alta corrente por 24-horas.



• 6. Imagens detalhadas







Soldador de bico CNC MAG:



• Soldagem de alta-eficiência MAG: utiliza soldagem a arco de metal a gás (GMAW), oferecendo forte penetração para aço carbono, resultando em soldas esteticamente agradáveis, livres de defeitos internos.
• Automated Cyclic Operation: Only manual placement of the workpiece is required; the system automatically completes the following steps: clamping -> rotation -> arc ignition -> welding -> arc termination ->reiniciar.
• Monitoramento-de parâmetros em tempo real: a tela sensível ao toque exibe corrente de soldagem, tensão, velocidade de rotação e saída de soldagem em tempo real, suportando alarmes de auto-diagnóstico para falhas.







Euipment de soldagem de costura do bico CNC MAG para tanque de água







1.Normalmente usaremos caixa de madeira compensada de fumigação para embalagem; para algumas máquinas grandes, podemos usar paletes de aço e cobertura de filme plástico. Todas as máquinas são pintadas com tinta antiferrugem ou óleo antes de sair da fábrica.
2.O pacote pode ser conforme a exigência dos clientes.
